Cómo utilizar el Diagrama de Ishikawa para encontrar la causa raíz de un problema

En muchas organizaciones, cuando aparece un problema, la reacción inmediata es buscar una solución rápida. Se corrige el error, se repara la máquina o se cambia el procedimiento. Sin embargo, en muchas ocasiones lo único que se está haciendo es tratar el síntoma y no la causa real del problema.

Aquí es donde entra en juego una de las herramientas más utilizadas en Lean Manufacturing y mejora continua: el Diagrama de Ishikawa, también conocido como diagrama causa-efecto o diagrama de espina de pescado.

Esta herramienta permite identificar, estructurar y analizar las posibles causas que generan un problema, facilitando la búsqueda de la causa raíz.

¿Qué es el Diagrama de Ishikawa?

El Diagrama de Ishikawa fue desarrollado por Kaoru Ishikawa, experto japonés en gestión de calidad, y se utiliza para analizar las causas que provocan un determinado efecto o problema.

Su estructura visual se asemeja a un esqueleto de pez:

• La cabeza representa el problema o efecto.

• La espina central representa el proceso de análisis.

• Las ramas principales representan categorías de causas.

• Las subramas incluyen posibles causas específicas.

Este método facilita que los equipos visualicen de forma estructurada todas las posibles causas que pueden estar generando un problema.

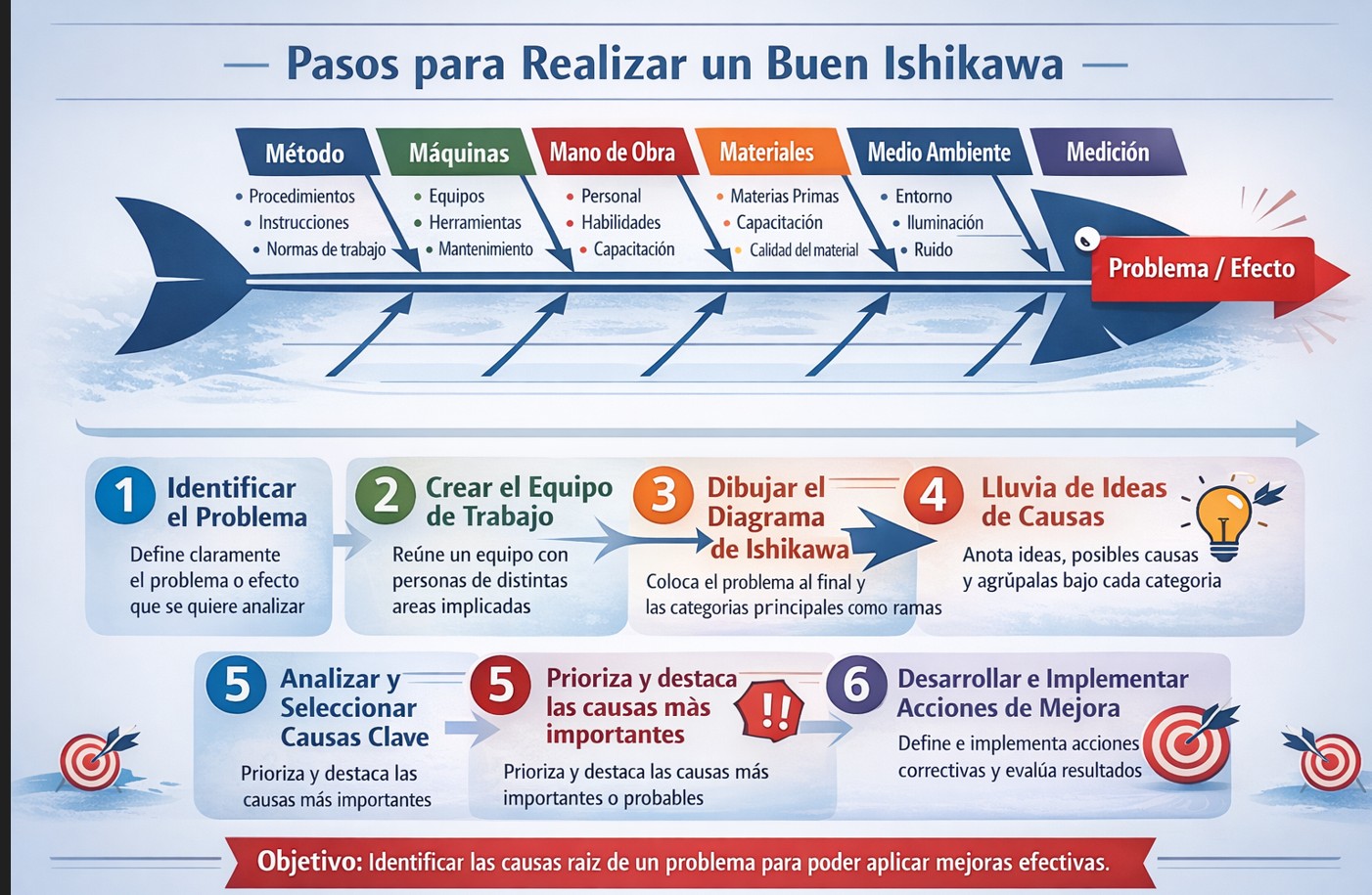

Pasos para realizar un buen Diagrama de Ishikawa

Aplicar correctamente esta herramienta requiere seguir una serie de pasos que permitan realizar un análisis ordenado y eficaz.

1. Definir claramente el problema

El primer paso es definir de forma clara y concreta el problema que se desea analizar.

Es importante evitar definiciones ambiguas.

Ejemplo incorrecto:

• «La producción no funciona bien».

Ejemplo correcto:

• «El porcentaje de defectos en la línea de producción ha aumentado un 8% durante el último mes».

Cuanto más clara sea la definición del problema, más fácil será encontrar la causa.

2. Crear un equipo de trabajo

El análisis debe realizarse con un equipo multidisciplinar, formado por personas que conozcan el proceso.

Participantes habituales:

• Operarios

• Responsables de área

• Técnicos de mantenimiento

• Calidad

• Supervisores

La diversidad de perspectivas ayuda a identificar causas que una sola persona no detectaría.

3. Dibujar la estructura del diagrama

Una vez definido el problema, se dibuja el diagrama.

El problema se coloca en el extremo derecho del diagrama, mientras que la línea central representa el proceso de análisis.

A partir de esta línea principal se añaden las categorías de causas.

Las categorías más utilizadas son las conocidas como las 6M:

• Método (procedimientos, instrucciones)

• Máquinas (equipos, herramientas, mantenimiento)

• Mano de obra (formación, habilidades, experiencia)

• Materiales (materias primas, calidad, proveedores)

• Medio ambiente (temperatura, iluminación, ruido)

• Medición (datos, controles, sistemas de inspección)

4. Realizar una lluvia de ideas de posibles causas

El equipo debe realizar una lluvia de ideas para identificar todas las posibles causas que podrían estar generando el problema.

Es importante seguir dos reglas:

• No juzgar las ideas durante esta fase.

• Explorar todas las posibilidades.

Las causas se van añadiendo como ramas dentro de cada categoría.

Este proceso permite ampliar la visión del problema y evitar conclusiones precipitadas.

5. Analizar y priorizar las causas clave

Una vez identificadas todas las posibles causas, el equipo debe analizar cuáles tienen mayor probabilidad de ser la causa raíz.

Para ello pueden utilizarse herramientas complementarias como:

• Técnica de los 5 porqués

• Análisis de datos

• Observación directa en el proceso

• Análisis estadístico

El objetivo es identificar las causas que realmente generan el problema.

6. Definir e implementar acciones de mejora

Una vez identificadas las causas raíz, el siguiente paso es definir acciones para eliminarlas.

Estas acciones pueden incluir:

• Cambios en los procedimientos

• Formación del personal

• Mejora del mantenimiento

• Ajustes en el proceso

• Mejora de controles de calidad

Finalmente, es importante evaluar los resultados para verificar que el problema ha sido resuelto.

Beneficios de utilizar el Diagrama de Ishikawa

Cuando se utiliza correctamente, esta herramienta aporta múltiples beneficios a las organizaciones.

Entre los más importantes destacan:

• Facilita el análisis estructurado de problemas.

• Fomenta el trabajo en equipo.

• Permite identificar causas raíz en lugar de síntomas.

• Mejora la toma de decisiones basada en hechos.

• Reduce la repetición de problemas.

Por este motivo, el Diagrama de Ishikawa sigue siendo una de las herramientas fundamentales en Lean Manufacturing, Six Sigma y gestión de la calidad.

Conclusión

Resolver problemas de forma efectiva no consiste en actuar rápido, sino en entender profundamente qué está ocurriendo.

El Diagrama de Ishikawa permite a los equipos visualizar las causas, analizar el proceso y encontrar soluciones sostenibles.

En muchas ocasiones, el verdadero problema no está en la tecnología o en el producto, sino en la forma en que se organizan los procesos y se gestionan los estándares de trabajo.

Por eso, cuando las organizaciones aprenden a analizar bien sus problemas, empiezan realmente a mejorar.

Preguntas frecuentes sobre el Diagrama de Ishikawa

¿Cuándo utilizar el Diagrama de Ishikawa?

Se utiliza cuando aparece un problema complejo y se necesita analizar todas las posibles causas que lo generan.

Es especialmente útil en producción, calidad, logística y gestión de procesos.

¿Cuál es el error más común al aplicar Ishikawa?

Uno de los errores más habituales es saltar demasiado rápido a las soluciones sin analizar bien las causas.

El valor del método está en el análisis profundo.

¿El Diagrama de Ishikawa puede utilizarse fuera de la industria?

Sí. Aunque se utiliza mucho en producción, también es muy útil en:

• servicios

• logística

• oficinas

• sanidad

• proyectos

Cualquier proceso puede beneficiarse de esta herramienta.
